Роль структуры U/V в свечах зажигания
2025-10-22
Конструкция центрального электрода с V-образной канавкой или бокового электрода с U-образной канавкой проволочной цепи принципиально обусловлена образованием острого угла на конце электрода. Под действием высокого напряжения заряд скапливается на кончике конца электрода, что способствует возникновению искрового пробоя.

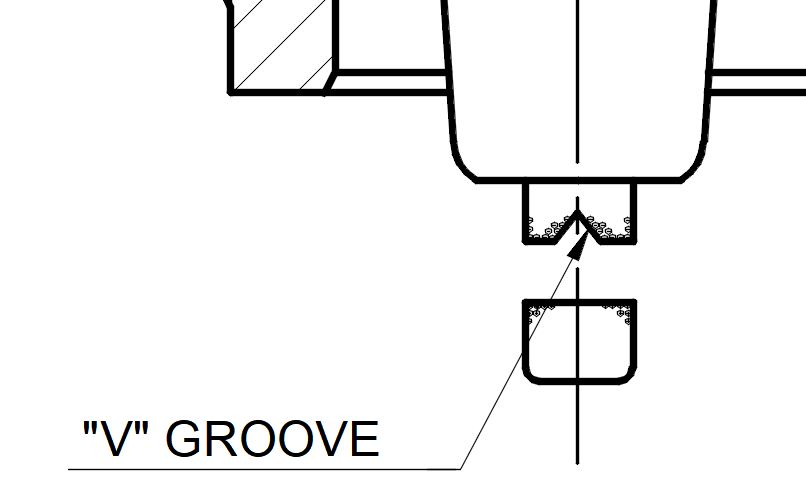

На рисунке показан пример плотности электронов на кончике электрода под напряжением в V-образной канавке центрального электрода.

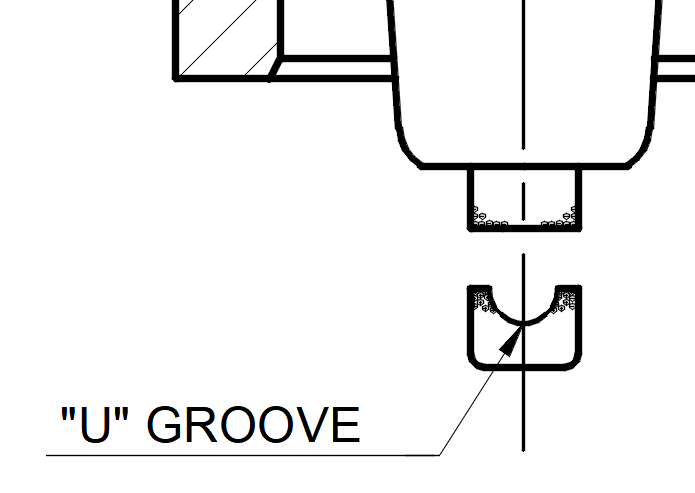

Использование U/V-структуры может снизить напряжение пробоя и облегчить пробой, значительно снижая количество пропусков зажигания. Поэтому она часто используется в конструкциях свечей зажигания, например, в серии V-line NGK с V-образной канавкой центрального электрода. С другой стороны, в изделиях DENSO в основном используется U-образный боковой электрод.
Аналогично, в свечах зажигания боковой электрод покрывает три четверти центрального электрода, также используя больше острых углов, обращенных к электроду зажигания.
Требуемое напряжение пробоя снижается, что помогает снизить риск утечки. При ухудшении изоляции в системах зажигания, таких как высоковольтные провода, может возникнуть утечка на землю, если напряжение зажигания превышает определенный порог — пороговое напряжение ниже напряжения пробоя. Это также улучшает производительность при относительно низком уровне заряда батареи.
