Маленькая прокладка, большое содержание
2025-06-17
Наружная уплотнительная прокладка свечи зажигания является единственным подвижным элементом свечи зажигания, а также «мостом», соединяющим свечу зажигания и двигатель.
Возьмем в качестве примера обычную прокладку М18: различные состояния прокладки могут отражать различные рабочие среды; с их помощью можно сделать вывод об условиях использования; К этим различным состояниям относятся: цвет, деформация, целостность, следы использования и т. д.
Цвет: Первоначальный цвет прокладки — оцинкованный;

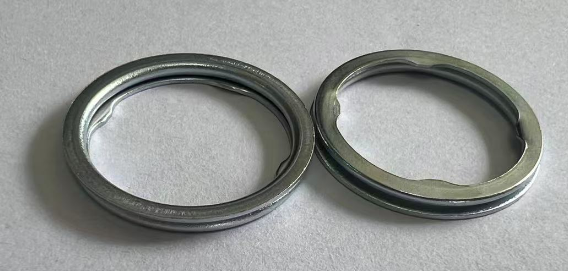

Исходное состояние (спереди и сзади) Цвет после обычного использования

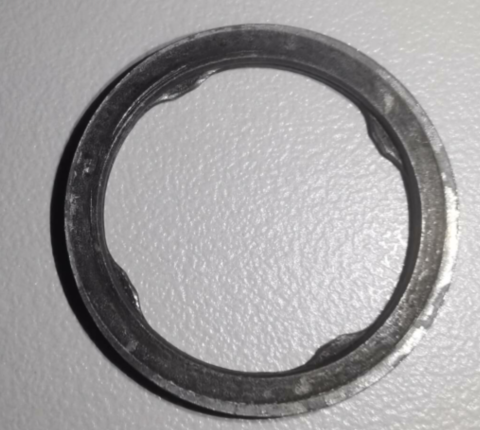

После использования на прокладке видны явные следы установки и эксплуатации;
Самая внешняя часть (крайняя правая прокладка) не касается седла свечи зажигания, поэтому покрытие не повреждается трением. Черное внутреннее кольцо представляет собой контактную поверхность, которая плотно прилегает к посадочному месту.

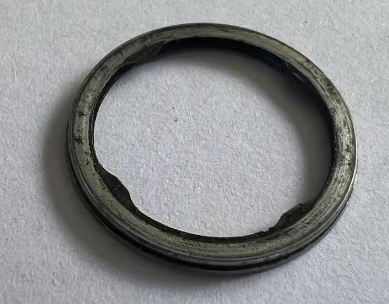

Поверхность с четырьмя вершинами, обращенными вверх, — это поверхность, которая стыкуется с головкой блока цилиндров двигателя. Вы можете видеть, что внутреннее кольцо (включая четыре точки) черное, а внешнее кольцо имеет цвет покрытия. Это объясняется тем, что наружное кольцо плотно прилегает к посадочному месту головки блока цилиндров и не подвергается воздействию среды цилиндра, в то время как внутреннее черное кольцо открыто в цилиндре со стороны резьбы. Черный налет — это отложения углерода.

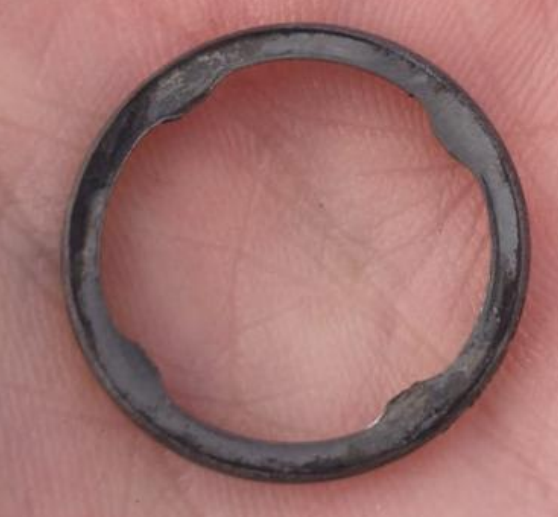

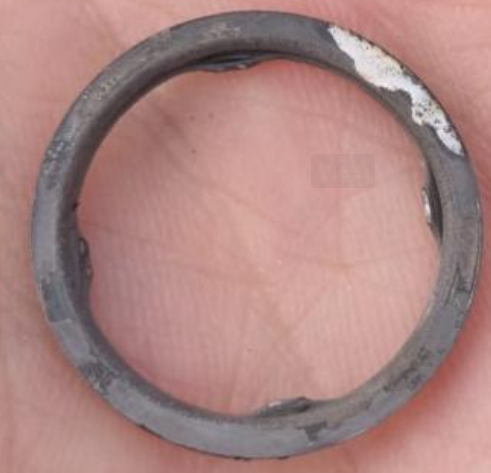

На рисунке выше показана прокладка, изменившая цвет из-за окисления. Белый блок на правом снимке — это остаток покрытия, который не был полностью удален. Степень окисления торцевых поверхностей с двух сторон прокладки достаточно высокая. Такая ситуация указывает на то, что во время использования через эту прокладку произошла утечка газа. Высокотемпературный газ из цилиндра привел к изменению цвета прокладки.
Деформация: толщина прокладки после установки
После установки свечи зажигания с указанным моментом затяжки толщина прокладки должна находиться в определенном диапазоне;
Момент затяжки прокладки М18 составляет 50 Н.м, а диапазон деформации прокладки составляет около 1,45-1,65 мм (исходная толщина прокладки 2,0 мм).
Исходное состояние толщины Нормальное состояние после установки
Можно заметить, что после деформации зазор в середине исчезает из-за сжатия приложенной силой;

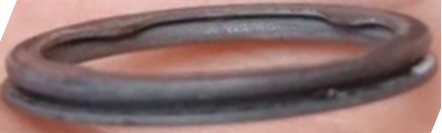

Пример: на приведенном выше рисунке очевидно, что зазор посередине все еще существует (толщину можно измерить для проверки); Таким образом, первопричиной утечки газа в данном случае является неправильная установка;
Целостность: Изменения внешнего вида прокладки
В основном это касается целостности четырех «когтей», особенно когда прокладка не удалена, наблюдайте за состоянием четырех «когтей»;
- Сломан ли «коготь»;
- Сильно ли «коготь» изогнут вверх или вниз;
Если имеет место вышеуказанная ситуация, это означает, что в процессе установки «коготь» застрял на резьбе, а при установке крутящим моментом «коготь» деформировался и заставил шайбу «вернуться в исходное положение»; эта ситуация возникнет после установки, и концентричность положения шайбы и корпуса свечи зажигания будет смещена (одновременно проверьте установочные метки). Существует определенная вероятность утечки через слабые места;
Используйте метки: После установки затяните вмятины и следы трения, оставленные свечой зажигания и головкой блока цилиндров;

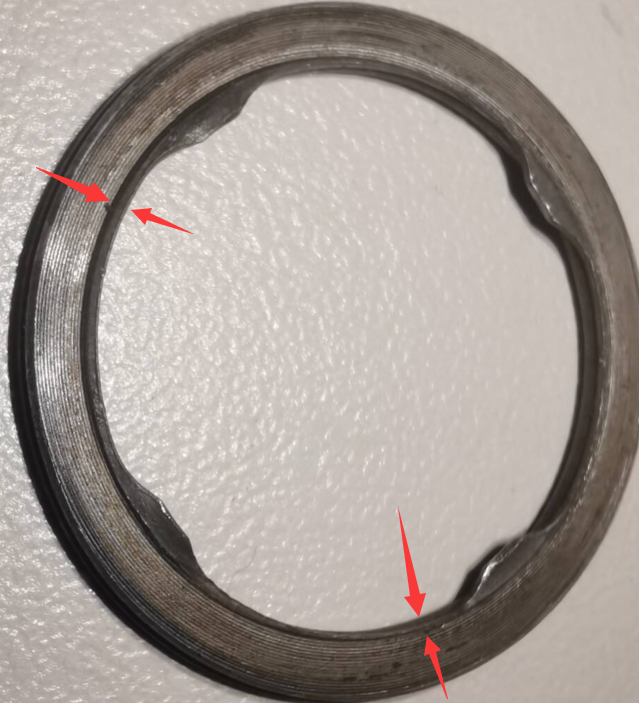

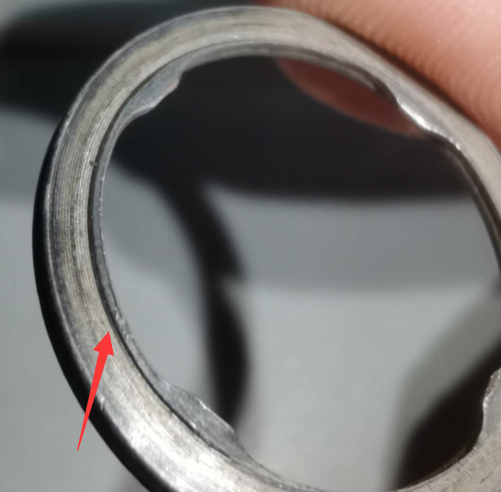

На снимке отчетливо видны «ступенчатые» следы на монтажной поверхности, которые являются нормальными следами;
По этой отметке шага можно также судить о том, не слишком ли ослаблен монтаж, есть ли отклонения во время монтажа и эксплуатации, а также о степени эксцентриситета и т. д. Они играют вспомогательную роль при анализе и определении причины неисправности;
